汽车涂装生产线在试产过程中出现车身粗糙度异常怎么办?
作者:
XIE
在汽车涂装生产线投槽调试期间,新生产线主要生产的两款车型中,测得其中一款车型发动机罩、后背门等部位电泳漆膜粗糙度偏高(Ra=2.5> 0.30 μm),四门等竖直面及顶棚粗糙度大部分均能满足标准要求。另一款车型发动机罩、翼子板、顶棚以及车身其他位置电泳粗糙度呈不稳定状态。
汽车涂装生产线在试产过程中出现车身粗糙度异常现象的描述
通过随线挂板及打磨试验,对车身粗糙度异常原因进行排查,如下表所列。随线挂板及白件打磨试验说明粗糙度Ra 异常与前处理电泳的关联性较小;结合1~ 3 白车身打磨对比试验,可以看出发动机罩粗糙度Ra异常与车身板材关联性较大。
序号 | 验证因素 | 验证方法 | 验证结果 |
1 | 发动机盖Ra | 上件前机盖水平面贴车身板材→电泳前旋转90° | 白板及电泳后无明显条纹,白板Ra=1.18 μm;磷化后Ra=1.13 μm;电泳Ra=0.25 μm |
2 | 发动机盖Ra | 电泳前机盖水平面贴ACT 标准试板 | 电泳后无明显条纹;磷化试板Ra=0.65 μm;电泳Ra=0.22 μm |
3 | 发动机盖Ra | 上件前白件车身机盖水平面砂纸打磨见底 | 打磨区域条纹基本消失;打磨区域电泳Ra=0.22 μm;未打磨区域电泳Ra=0.31 μm |
4 | 发动机盖Ra | 电泳前磷化打 | 打磨区域条纹轻微;磷化打磨区域电泳Ra=0.24 μm;磷化未打磨区域电泳Ra=0.27 μm |
5 | 翼子板Ra | 上件前叶子板立面贴车身板材→电泳前旋转90° | 试板无明显条纹,白板Ra=1.12 μm;电泳Ra=0.24 μm |
汽车涂装生产线在试产过程中出现车身粗糙度异常现象的原因分析

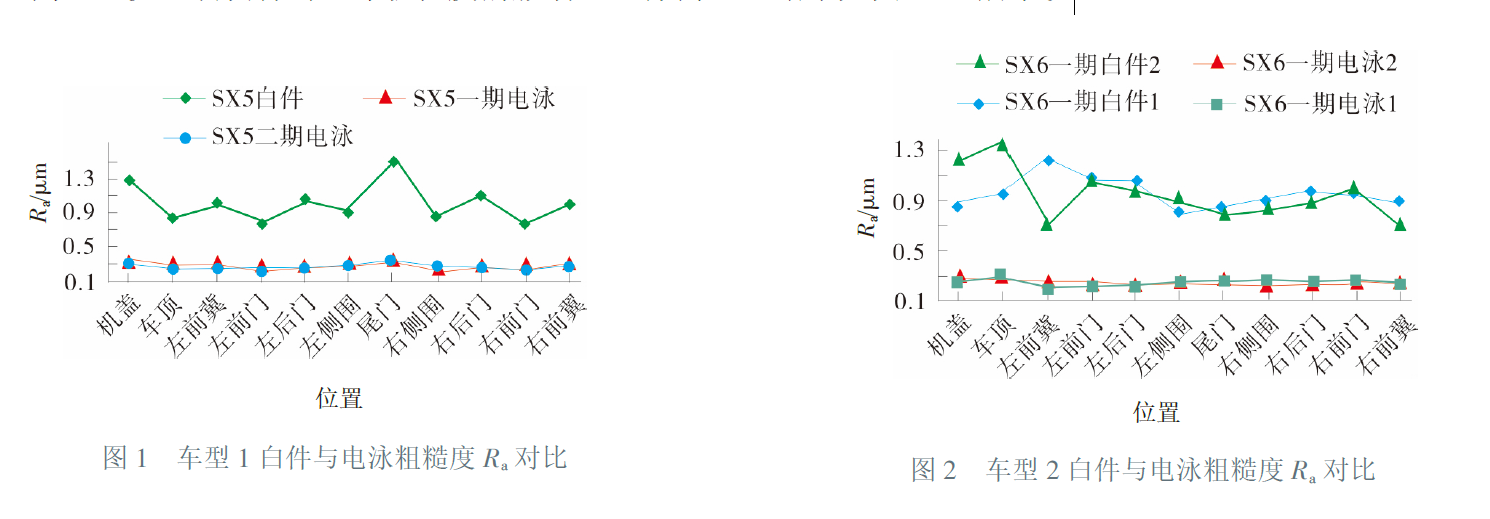

为进一步证明白件对电泳粗糙度的影响,选择测定不同车型同一部位的白件与电泳粗糙度进行对比,结果如图1 ~ 2 所示。
由图1 ~ 2 可知,两款车型同一车身部位,白件和电泳涂膜Ra 值趋势相似,说明白件与电泳涂膜Ra 值关联性较大,白件粗糙度Ra 为2.5,接近或> 1.20 μm,电泳粗糙度基本超出0.3 μm 的标准。结合随车挂板及打磨试验说明,两款车型电泳涂膜粗糙度Ra 异常与白车身有关。
汽车涂装生产线在试产过程中出现车身粗糙度异常现象的解决措施
对白件进行打磨处理,打磨后白件粗糙度明显下降,且使用240# 和400# 砂纸对白件打磨的效果优于800# 砂纸。同时,随线进行挂板,探讨磷化对白件的修复是否可以减轻白件质量对电泳粗糙度的影响。
磷化对白件的粗糙度略有改善作用,白件、磷化后、电泳后的粗糙度基本呈对应关系。因此,要确保电泳粗糙度得到改善,需从白件着手进行改善才能彻底解决问题,在白件进货标准中加入粗糙度要求,可从源头上进行控制,效果更显著。
